Наименование:

Описание

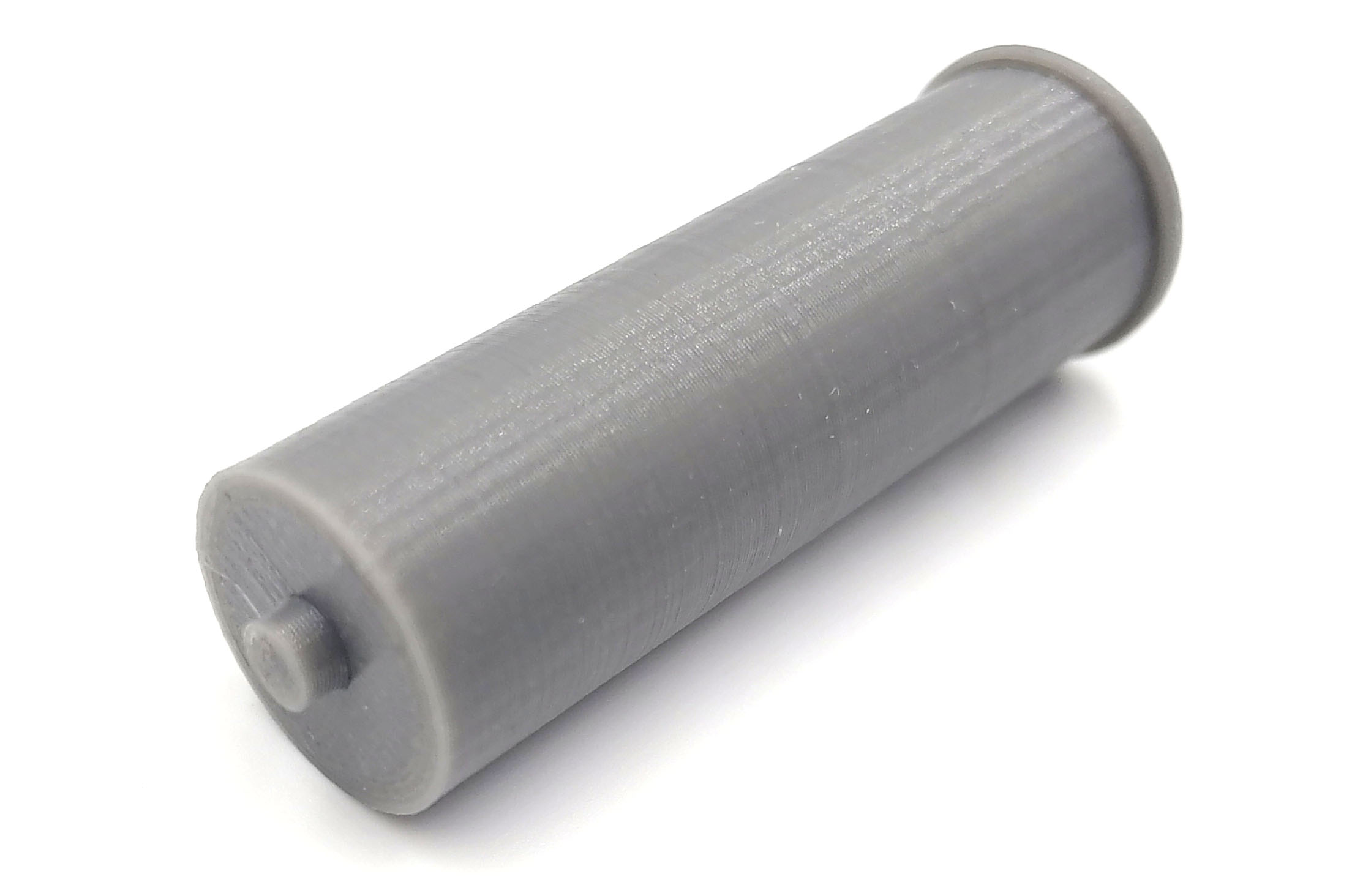

Втулка для бумаги термопринтера ЭКГ Yasen ECG-901A размера 16 x 50 мм — это специализированный держатель рулона, который используется в одноканальных электрокардиографах для фиксации термобумаги шириной 50 мм. Производство данной детали методом 3D-печати является эффективным решением для замены оригинального пластикового валика в случае его утери или поломки.

Технические характеристики детали

• Внутренний диаметр (посадочное отверстие): ~16 мм (для установки на направляющую ось принтера).
• Длина (ширина рабочей зоны): 50 мм (строго под ширину стандартной ленты ЭКГ).
• Совместимость с оборудованием: Одноканальные кардиографы серии Yasen ECG-901 / ECG-901A (производитель Zhuhai Kaden Yasen Medical Electronics), а также их OEM-аналоги, использующие аналогичный лентопротяжный механизм.

Рекомендации по 3D-печати (для самостоятельного изготовления)

Если вы планируете напечатать втулку на 3D-принтере самостоятельно или заказать производство, обратите внимание на следующие параметры:

• Выбор материала:
• PETG или ABS — оптимальный выбор. Они обладают высокой прочностью, износостойкостью и не деформируются при умеренном нагревании от термоголовки аппарата.
• PLA — наименее предпочтителен, так как со временем может стать хрупким под постоянным механическим давлением прижимного валика.
• Настройки слайсера:
• Заполнение (Infill): от 40% до 100% (желательно монолитное заполнение, так как деталь испытывает постоянные нагрузки на кручение и трение).
• Толщина стенок (Perimeters): не менее 3–4 слоев для усиления прочности посадочных мест.
• Ориентация на столе: вертикально (вдоль оси Z) для идеальной круглой формы внутреннего и внешнего диаметров, желательно с использованием функции Brim (кайма) для фиксации на столе.
• Пост-обработка: Обязательно зашлифуйте внешнюю поверхность втулки (особенно если есть технологический шов). Шероховатости могут приводить к неравномерному натяжению термобумаги и искажению печати графиков ЭКГ.
